MERDEBRAKETTER

Eltosea sitt merdebrakettsystem er utviklet for montering av elektriske strømfordelingsskap på merdhåndlist i havbruksanlegg. Systemet er testet og godkjent for å tåle de tøffe forholdene langs norskekysten.

En brakett med en adapterplate som er tilpasset de fleste norske merdemodellene.

Braketten forenkler kabelføring, bedrer HMS-forholdene på merden og eliminerer behovet for separate skapdeksler, siden skapet sitter trygt og godt beskyttet i braketten. Løsningen er utviklet etter nær to års produktutvikling i tett dialog med NOFI.

Brakett til skap OVER håndlist

Norskprodusert

Mål: B 500 / D 556 /H 1818 mm

Egenvekt: ca. 34,21 kg

Tillatt nyttelast: Maks 50 kg

Braketten er produsert i materialet polyetylen (PE)S

Prefabrikerte kabelspor på hver side av braketten

Opphengsknektene med låsehemper er tilpasset:

Ø140, Ø160, Ø180 PE håndlist

Adapterplate er tilpasset:

140/160/180/200 mm klammerstolpe HDPE eller 80x60, 180x80 mm stål

Rundtjernbøyle AISI 316, 219mm

Braketten er tilpasset alle våre stålskap

Minimal vanninntak i skapene - bedre mot is

Eget skap til inn- og uttakskabler (mindre slitasje)

Bedre arbeidshøyde

Bedre passasje på gangbroen

God orden & oversikt

God HMS

Leveres med brukerhåndbok (FDV), dokumentasjon for bruk av Eltosea sitt utstyr

Bruksgrenseverdi:

Hs 4.5, Tp 11.0s Vc 1,5m, U10 28m/s

Hs 3.5, Tp 6,3s Vc 1,5m, U10 28m/s

Hs 3.0, Tp 5,7s Vc 1,5m, U10 28m/s

Hs 2.5, Tp 5,1s Vc 1,5m, U10 28m/s

Maks 300 kg (innover / utover mot senter av skap). 150 kg (sideveis langs håndlist)

PÅ LAGER FRA AUGUST 2026

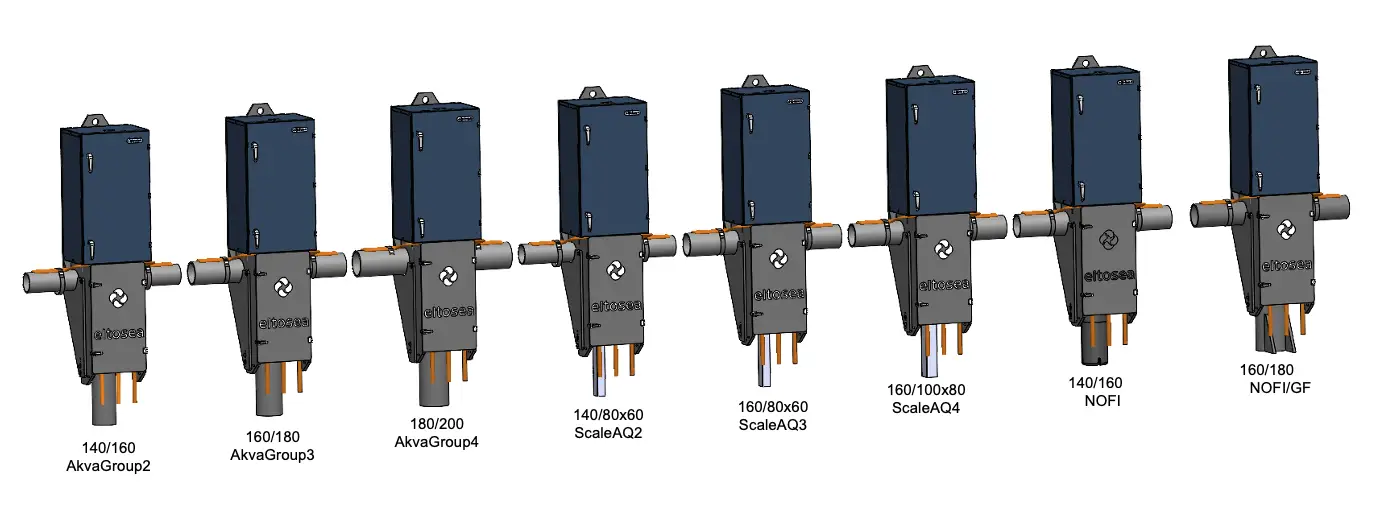

Brakett%20over%20h%C3%A5ndlist-Oversikt%20over%20konfigurasjoner-H%C3%A5ndlist-stolpe%20

* Håndlist/stolpe

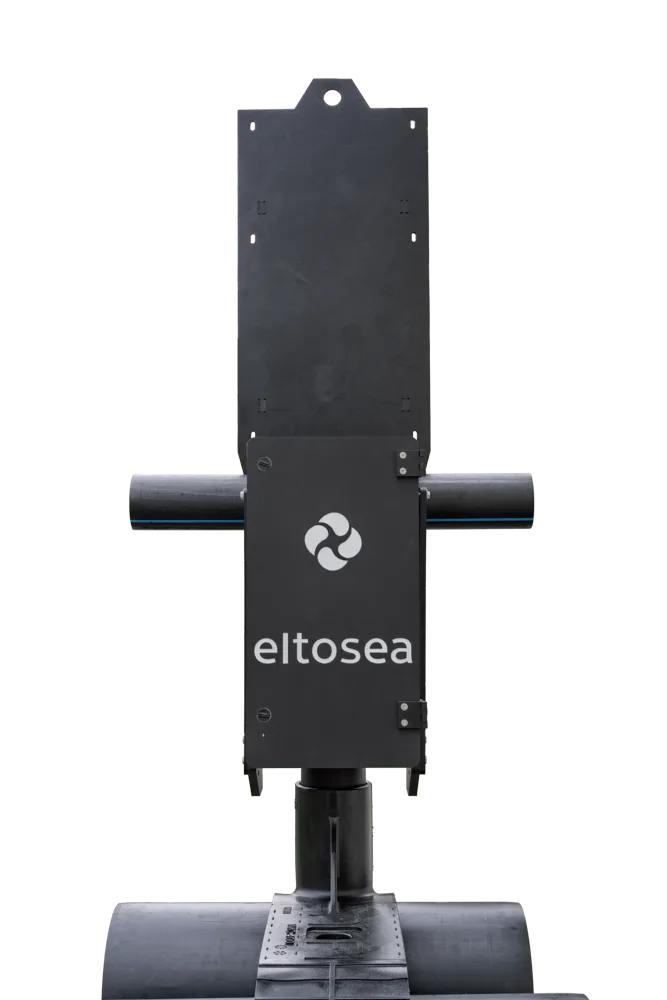

2409086%20Brakett%20over%20h%C3%A5ndlist-Uten%20skap-Front-Lukketd%C3%B8r

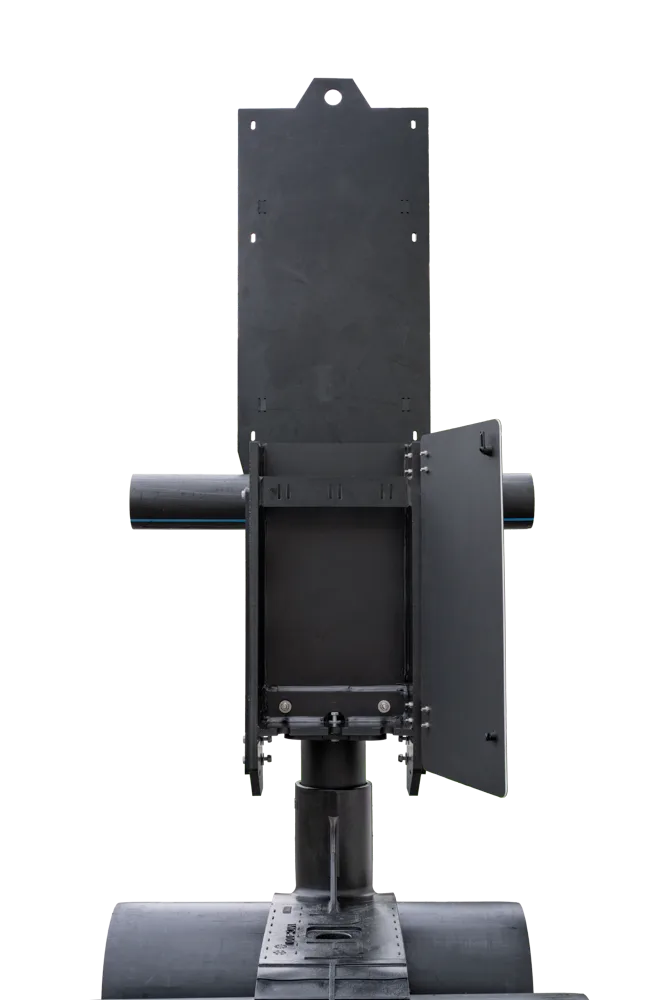

2409086%20Brakett%20over%20h%C3%A5ndlist-Uten%20skap-Front-%C3%85pend%C3%B8r

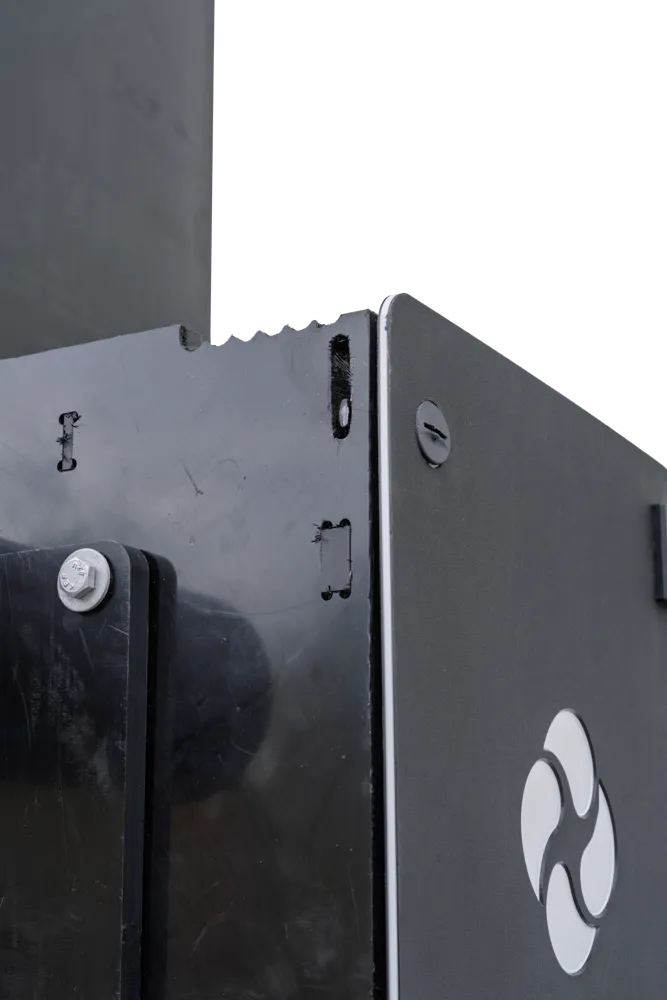

2409086%20Brakett%20over%20h%C3%A5ndlist-Detalj-Kabelriller

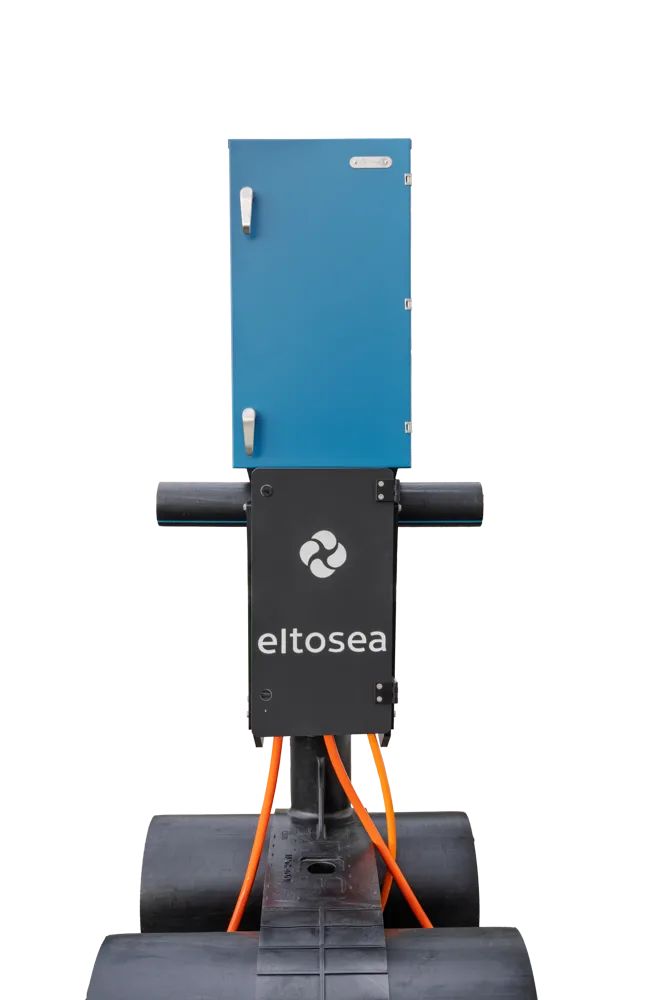

2409086%20Brakett%20over%20h%C3%A5ndlist-Skap-Lukket

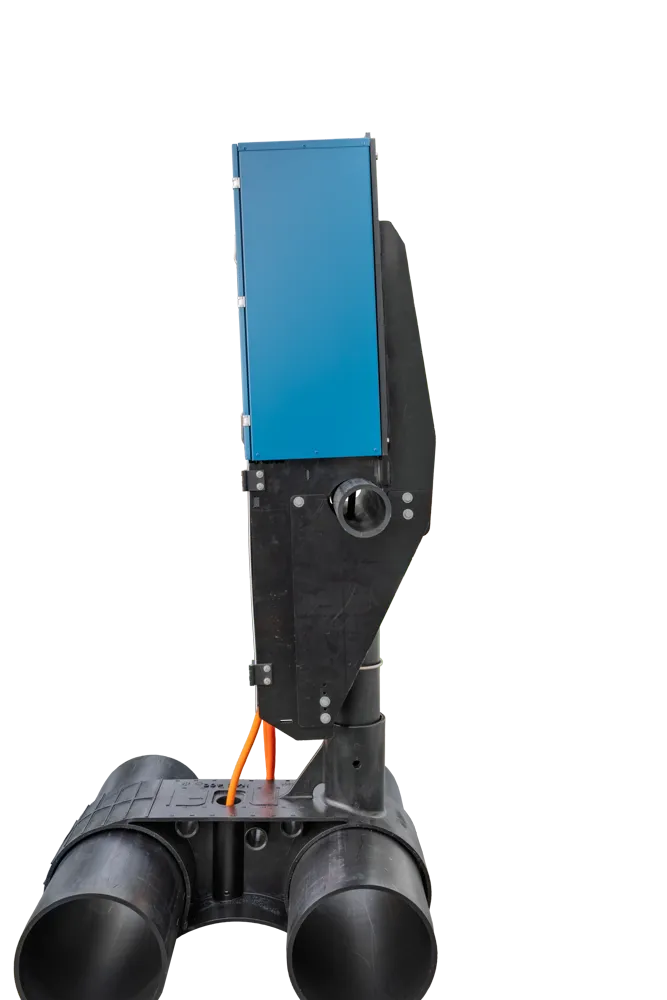

2409086%20Brakett%20over%20h%C3%A5ndlist-Skap-Siden
2409086%20Brakett%20over%20h%C3%A5ndlist-Skap-Baksiden

Brakett til skap utenpå håndlist som er testet og godkjent

Norskprodusert

Mål: B 500 / L 15 /H 1100 mm

Egenvekt: ca. 15 kg

Tillatt nyttelast: Maks 50 kg

Braketten er produsert i materialet polyetylen (PE)S

Rundtjernbøyle S.F M8/M10 leveres tilpasset:

160mm/180mm/219mm klammerstolpe

Opphengsknektene med låsehemper leveres tilpasset:

Ø125, Ø140, Ø160 (standard) eller Ø180 håndlist

Brakettene er tilpasset alle våre stålskap

Leveres med brukerhåndbok (FDV), dokumentasjon for bruk av Eltosea sitt utstyr

Bruksgrenseverdi:

Eks.1: HS 3,5, Vc 0,85, U10 35 m/s (Tp 5,5)

Eks.2: HS 5,5, Vc 0,85, U10 35 m/s (Tp 12,0)

Aksiallast horisontalt mot håndlist er 3000N (300kg) eks. 1.

Brakett%20med%20600%20mm%20H%20skap-Front
Stålskap 600 mm H x 500 mm B x 400 mm D

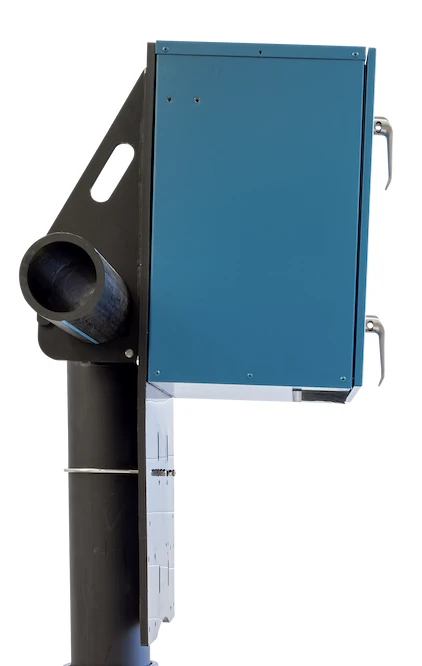

Brakett%20med%20600%20mm%20H%20skap-Siden
Stålskap 600 mm H x 500 mm B x 400 mm D

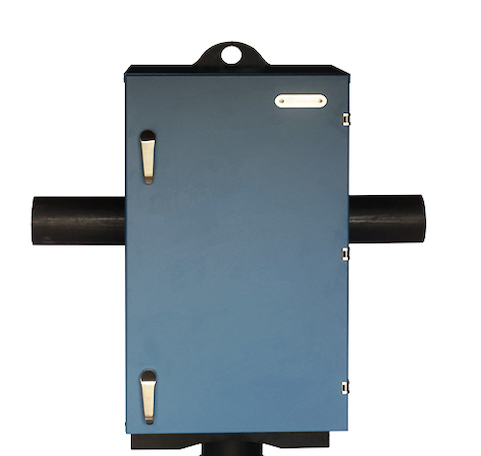

Brakett%20med%20900%20mm%20H%20skap-Front
Stålskap 900 mm H x 500 mm B x 400 mm D

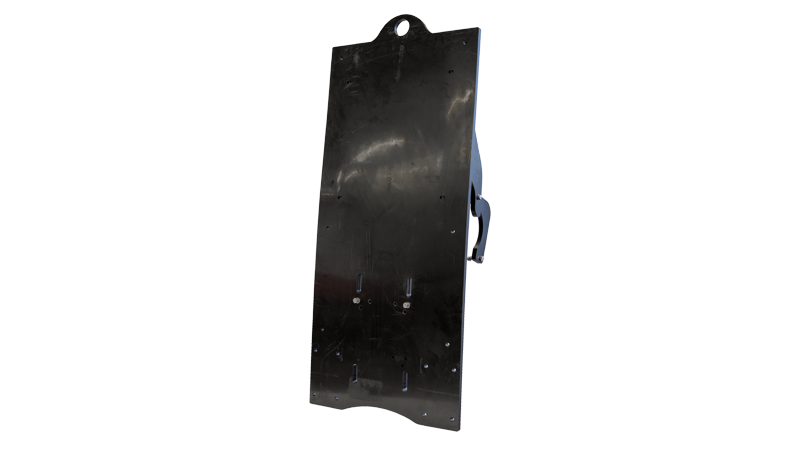

brett-under

Brakett til plastmerder

Mål: 1100Hx500Bx15D mm

Egenvekt: 15 kg

Tillatt nyttelast: Maks 50 kg

Opphengsknektere Ø140mm

Rundtjernbøyle Ø160 mm

2400009%20Merdebrakett%20600-900H%20%C3%98140-Dobbel

Brakett til plastmerder

Mål: 1100Hx500Bx15D mm

Egenvekt: 15 kg

Tillatt nyttelast: Maks 50 kg

Opphengsknektere Ø160mm

Rundtjernbøyle Ø180 mm

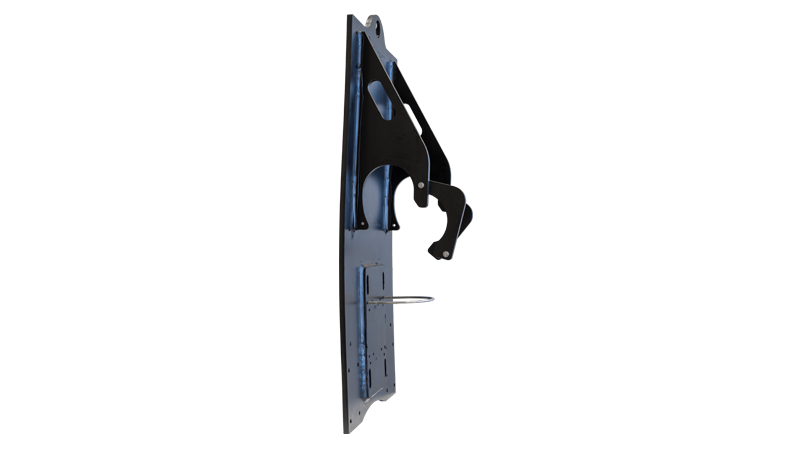

2400009%20Merdebrakett%20600-900H%20%C3%98140-Siden-

Brakett til plastmerder

Mål: 1100Hx500Bx15D mm

Egenvekt: 15 kg

Tillatt nyttelast: Maks 50 kg

Opphengsknektere Ø180mm

Rundtjernbøyle Ø219 mm

OFTE STILTE SPØRSMÅL OM MERDEBRAKETTER

Hva er et merdebrakettsystem?

Et merdebrakettsystem er en festeløsning for å montere elektriske strømfordelingsskap direkte på håndlisten til en fiskemerd, slik at kabler og utstyr holdes ryddig og beskyttet.

Hvorfor er testing og godkjenning av utstyret viktig?

Utstyr på merder utsettes for kraftig vær og bølger. En godkjenning betyr at brakettsystemet er testet og dokumentert til å tåle disse påkjenningene, noe som reduserer risiko for skade, fiskerømning og driftsstans.
